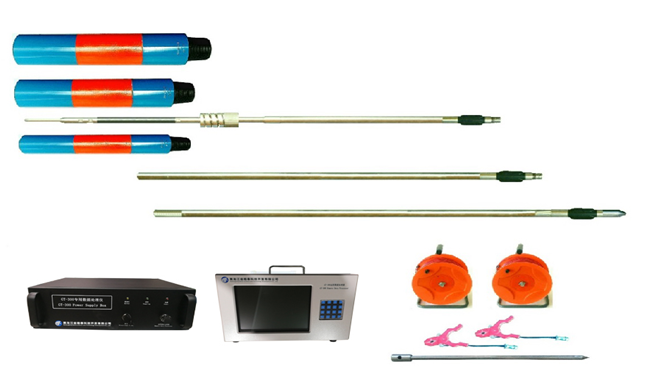

EMWD 系列电磁波无线随钻测量仪器
仪器简介:
格泰科技新型的 EMWD 系列电磁波无线随钻测量仪进行了以下二项重大改进
1.井口安装更简便
为方便用户现场操作,井口安装的方式调整。由原来的发射天线单独安装改为现在的绝缘短节内置发射天线的一体式结构;
井口安装时,悬挂短节与绝缘短节直接螺纹连接的同时,发射天线与仪器同时对接完成,并且井口安装完毕。测试后,即可下钻,减少劳动量节省时间。
2.仪器更省电
井下仪器采用了全新的节电编码技术,单电池的使用时间达到 170 小时,为用户节约使用成本。
技术参数:
名称 |
范围 |
精度 |
井斜角(INC) |
0° ~ 180° |
<±0.1° |
方位角(A Z) |
0° ~ 360° |
<±1°(井斜 ≥ 5°) |
磁性工具面(MTF) |
0° ~ 360° |
<±1° |
重力工具面(GTF) |
0° ~ 360° |
<±1° |
定向探管参数:
数据名称及缩写 |
数据范围 |
正常数值 |
测量精度 |
井斜角(INC) |
0° ~ 180° |
仪器水平 90° 仪器竖直 0° |
<±0.1° |
方位角(AZ) |
0° ~ 360° |
无磁干扰时 |
<±1° (井斜角≥5°) |
工具面(GHS/MTF) |
0° ~ 360° |
|
<±1° |
重力场分量 (GX、GY、GZ) |
-5g ~ +5g |
仪器静态时 -1g ~ +1g |
0.001g |
重力和(GT) |
0g ~ 4g |
仪器静态时 0.985g ~ 1.015g |
0.001g |
地磁场分量 (BX、BY、BZ) |
-70μT ~ +70μT |
无磁干扰时 |
1μT |
磁场强度(BT) |
30μT ~ 70μT |
与当地相符 |
±1% |
地磁倾角(DIP) |
-90° ~ +90° |
与当地相符 |
±1% |
振动数据 (VX、VY、VZ) |
0g ~ 200g |
与振动环境相符 |
1g |
电池电压(BAT) |
30v ~ 36v |
30v ~ 36v 数值随时间变小 |
1v |
仪器耐温(T) |
-40℃ ~ 150℃ |
与所处环境相符 |
±0.5℃ |
电气参数:
*大发射功率:10W
电池电压:36V
数据传输速率:0.5~6.25bit/s
适用地层电阻率:0.1~3000Ω•m
使用时间:170h(单组电池)
*高耐压:140MPa
