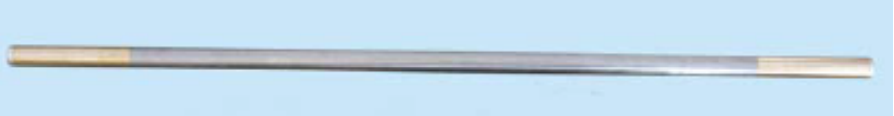

探管式随钻方位伽马
仪器简介：
随钻方位伽马能够实时测量地层岩性，分辨上下界面岩性特征，有效发现储层的上部盖层，捕捉进入油气储集层的*佳时机，并且在分辨上下界面岩性特征的同时，根据地质信息及时调整井眼轨迹，控制钻具穿行在油藏*佳位置，适合在钻井工程中进行地质导向。。
主要性能特点：

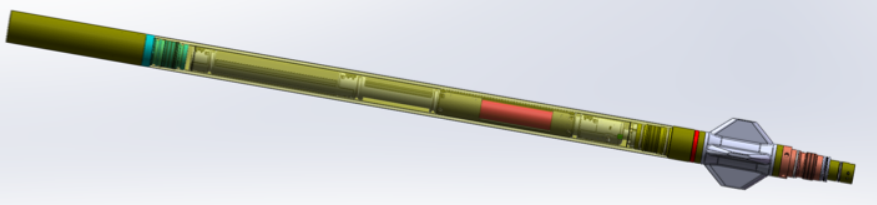

a.探管式结构：装配简单、运输方便、适用于多种井眼尺寸；
上下伽马测量：可以提供上伽马、下伽马和自然伽马3条曲线数据，用于地质导向；
b.实现旋转和滑动两种钻井方式的方位伽马测量；
采用NaI晶体加光电倍增管组成的伽马传感器，计数率高，伽马测量准确；
c.实时上传和存储伽马数据，适用于随钻测井。
|
主要技术参数： |
|
|
测量范围 |
0-500API ±5% |
|
工作温度 |
125℃—175 ℃ |
|
*大工作压力 |
100-140MPa |
|
抗冲击能力 |
1000g/0.5ms |
|
仪器外径 |
Ф48mm |
|
测量深度 |
300mm |
|
抗震能力 |
20g rms(有效值) 30 Hz～300Hz(随机)、 30g rms(有效值) 50 Hz～500Hz(正弦) |
|
钻盘转速 |
30～60rpm |
应用案例：

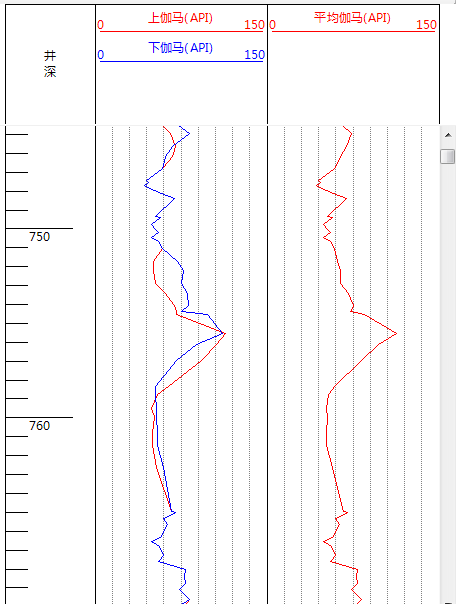

上下伽马实测数据和曲线指示出在750米位置，下伽马数据先变大，上伽马再变大，在755米位置上下伽马一致后，下伽马减小，上伽马随之减小，在760米交错在一起，结合平均伽马曲线变化，表明钻具穿过了一层高放射性地层。

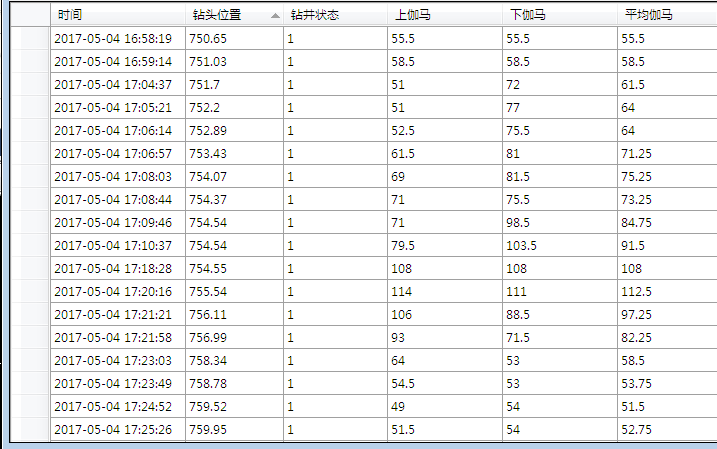

钻进时上、下伽马和平均伽马实测数据及曲线：
